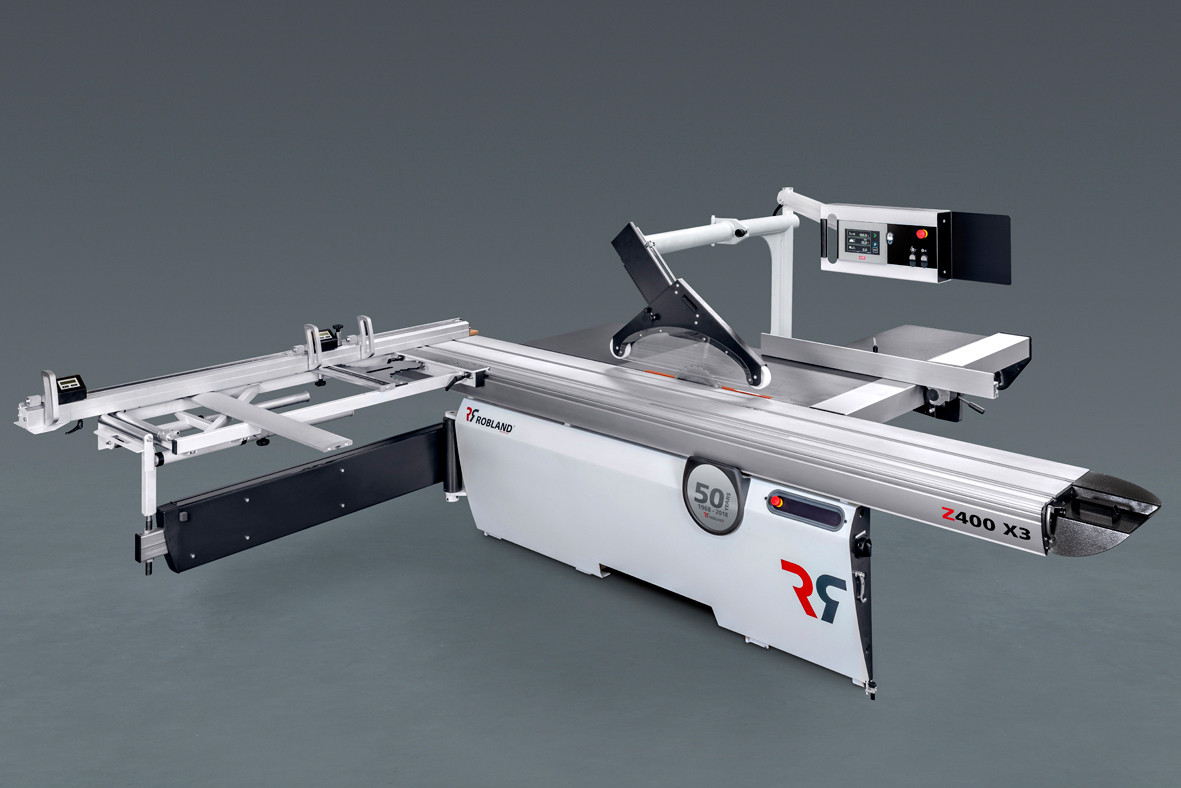

Форматно-роздрібний верстат Robland Z 400 X-3

Z 400 X-3 це верстат важкого класу нового покоління призначений для високоякісного розкрою ламінованих ДСП, МДФ, ДВП, фанери та інших матеріалів, поздовжнього, поперечного та під кутом. Верстат має 3 контрольовані осі переміщення: права паралельна лінійка, нахил пиляльного вузла та висоти основної пили. Підрізний вузол має окремий електродвигун, що забезпечує ідеальне пиляння без відколів. Пільний вузол нахиляється на кут від 90 до 45 градусів. Масивна станина, підвищена жорсткість основних вузлів і системи базування заготівок, жорсткі напрямні та упори, точність регулювань і потужність привода основної пилки 7 кВт забезпечують надійність цього обладнання у разі багатозмінної роботи в умовах промислового виробництва. Верстат обладнаний панеллю із сенсорним керуванням основними функціями верстата на рівні очей оператора, а також паралельною напрямною лінійкою із сервоприводом. Зовнішнє механічне регулювання підрізного вузла з додатковою фіксацією налаштувань забезпечує просте, точне та надійне регулювання підрізної пили щодо основного пиляльного диска. Швидкість обертання основної пили змінюється перекиданням ременя на шківах. Базова комплектація містить додаткове обладнання, яке дає змогу повноцінніше експлуатувати верстат. Верстат Z 400 X-3 має принципово нову систему нахилу пиляльного вузла, поворот здійснюється за фрезерованим напрямним, ця система не вимагає обслуговування й гарантує постійну точність і плавний рух. Підрізний вузол отримав додаткове настроювання і тепер його можна точніше виставити в одній площині з основною пилкою. Форматно-роздрібні верстати фірми Robland Z 400 X-3 мають кулькову каретку завширшки 420 мм із запатентованою конструкцією кріплення круглих напрямних, що забезпечує просте обслуговування каретки, на відміну від конструкцій інших кулькових кареток. Кульки розміщені в сталевому П-подібному сепараторі. 34 кульки рівномірно розподіляють навантаження від ваги каретки та розпилюваних аркушів матеріалу на велику довжину напрямних, що забезпечує плавне переміщення каретки. Круглі напрямні дають змогу максимально просто обслуговувати каретку, без жодних витрат. Масивна зварна станина має додаткові підсилювачі, що підвищують жорсткість усього верстата загалом. Механічна частина являє собою продуману та відпрацьовану за багато років конструкцію, завдяки чому верстат дуже простий в обслуговуванні та експлуатації. Паралельна лінійка - Права паралельна лінійка з мікрометричним регулюванням, максимальний пропил 1 250 мм. Максимальна точність завдяки руху за допомогою сервопривода. - Цифровий індикатор розмірів на правій паралельній лінійці (опція). Упорна телескопічна лінійка - Поперечна телескопічна лінійка з можливістю висування до 3000 мм. - Цифровий індикатор розмірів на лівій поперечній лінійці. (опція) Пиляльний вузол - Три швидкості обертів основної пили. - Електричний нахил пиляльного вузла з зображенням кута нахилу до 45 градусів. - Можливість точного регулювання підрізної пилки вліво та вправо за допомогою пульта керування над верстатом. Захисний кожух із панеллю керування - Стандартний кожух над пилкою з патрубком під аспірацію розміром 60 мм. - Зручна панель керування розміщена над верстатом, доступні функції: 1. Пуск (останція) основної пили. 2. Пуск (останція) підрізної пили. 3. Висота підіймання основної пили. 4. Нахил пиляльного вузла з показниками на панелі. 5. Точне регулювання паралельної напрямної. Додаткова комплектація Robland Z400 X3 Електродвигун потужністю 9,2 кВт Додаткова кнопка старт/стоп, вбудована в ковзний стіл (каретку) Цифровий індикатор розмірів на лівій поперечній лінійці (в комплекті два відкидні упори) Висувний фронтальний поперечний стіл і додаткова планка на столі Великий фронтальний поперечний стіл 1505х760 мм, з висувною рамою, як за довжиною, так і за шириною й індексною системою виставлення кутів Система швидкого позиціювання підрізної пили «LEADER» Додатковий підтримувальний стіл на каретці Додатковий підтримувальний стіл на каретці та наполегливою лінійкою зі шкалою Кутова лінійка на каретці з ексцентриковим притискачем і шкалою Високоточний двосторонній кутовий упор (поворотний) DC 1300 стружковідсмоктувач, продуктивність 2500 м/3 години, потужність 1,5 кВт, два патрубка D = 100 ммпатрубка D=100 мм DC 2300 стружковідсмоктувач, продуктивність 3900 м/3 години, потужність 2,2 кВт, три патрубки D = 100 мм Пили дискові LEUCO (Німеччина) 300х3,2х30 Z=96 120х3,0-3,8х20 Z=24 120х2,8-3,8х20 Z=2х12 120х2,8-3,6х20 Z=2х22
